VẬT LIỆU HÀN SỬA KHUÔN

Ngày: 23-09-2026

VẬT LIỆU HÀN SỬA KHUÔN

Trong sản xuất, các lỗi Khuôn gặp phải như xước, nứt, hở bề mặt khuôn gây ra bavia, sai kích thước và suy giảm độ bền kết cấu sản phẩm. Phương pháp hàn phục hồi có thể được sử dụng để bổ sung vật liệu tại vùng bị mòn, mẻ, lõm hoặc sai kích thước, sau đó gia công đưa khuôn về yêu cầu sử dụng.

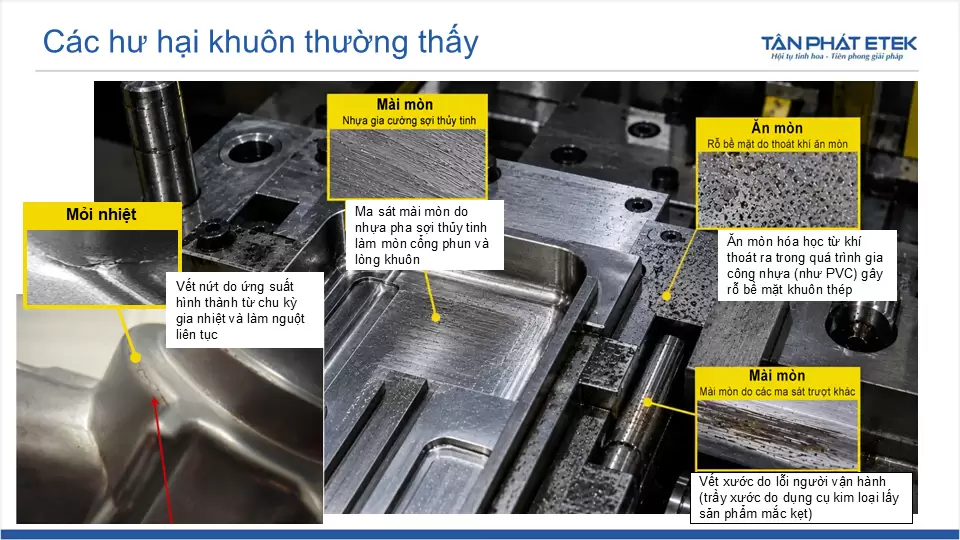

1. KHUÔN CẦN HÀN PHỤC HỒI KHI XUẤT HIỆN CÁC HƯ HẠI

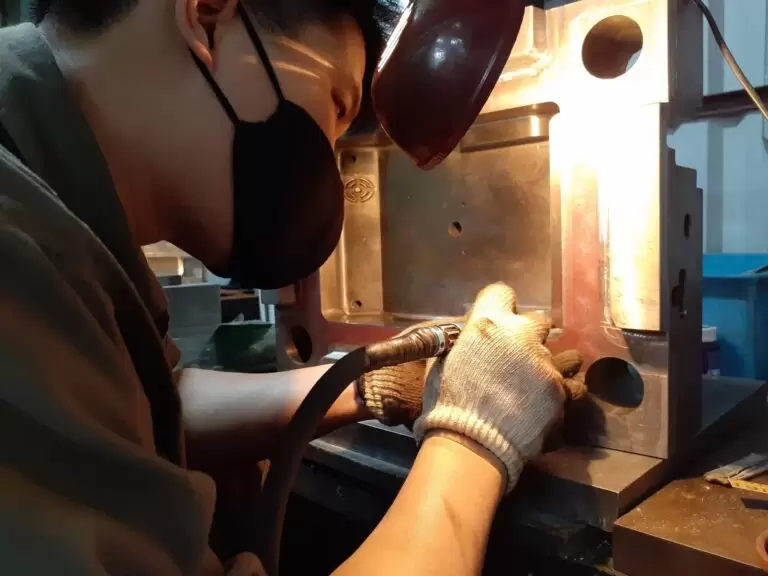

Chủ động bảo dưỡng & sửa chữa, kết hợp phương pháp hàn và vật liệu hàn phù hợp, giúp:

- Duy trì chất lượng & kích thước sản phẩm

- Kéo dài tuổi thọ khuôn

- Giảm chi phí thay khuôn và thời gian dừng máy

2. XÁC ĐỊNH 4 YẾU TỐ TRƯỚC KHI LỰA CHỌN VẬT LIỆU HÀN:

01 — THÉP KHUÔN	02 — DẠNG HƯ HỎNG	03 — ĐIỀU KIỆN LÀM VIỆC	04 — YÊU CẦU SAU HÀN
P20, NAK80, SKD11, SKD61...	Mòn, mẻ, nứt, lõm, sai kích thước.	Khuôn dập, đúc, ép, v.v - chịu nhiệt độ, hóa chất, mòn, ...	Độ cứng, chống mòn, khả năng gia công, độ chính xác...

3. CHỌN VẬT LIỆU HÀN CHO TỪNG NHU CẦU SỬA KHUÔN

Lựa chọn vật liệu hàn phù hợp là yếu tố then chốt quyết định chất lượng và độ bền của mối hàn sửa khuôn. Tùy theo loại khuôn, vật liệu nền và yêu cầu làm việc, việc lựa chọn đúng vật liệu hàn giúp đảm bảo độ tương thích, hạn chế biến dạng và duy trì độ chính xác của khuôn sau sửa chữa.

Loại khuôn thép	Sản phẩm đề xuất - Hãng	Đặc điểm	Link tham khảo
Nhu cầu phục hồi khuôn thép P20	Dây hàn laser / Que hàn P20 Trader	Độ cứng mối hàn 28-34HRC, nhiệt luyện 50-60HRC; Dễ gia công; An toàn cho khuôn
Nhu cầu phục hồi khuôn thép NAK80	Dây hàn laser / Que hàn T96 Trader	Độ cứng mối hàn 37-43HRC; Dễ gia công, đánh bóng gương tốt; Ổn định sau hàn
Nhu cầu phục hồi khuôn thép SKD11	Dây hàn laser / Que hàn TD600 Trader	Độ cứng mối hàn 55-62HRC; Chống mài mòn, độ bền cao; Cần chú ý xử lí nhiệt trước hàn
Nhu cầu phục hồi khuôn thép SKD61	Dây hàn laser / Que hàn TD650 Trader	Độ cứng mối hàn 40-58HRC; Chịu nhiệt đến 600°C; Chịu va đập, áp lực cao; Cần chú ý xử lí nhiệt trước hàn
